E. 9. 1. Dopravní řetězy - s ozubenými deskami dle tovární normy
Katalogový list
FB pevnost při přetržení
f plocha kloubu

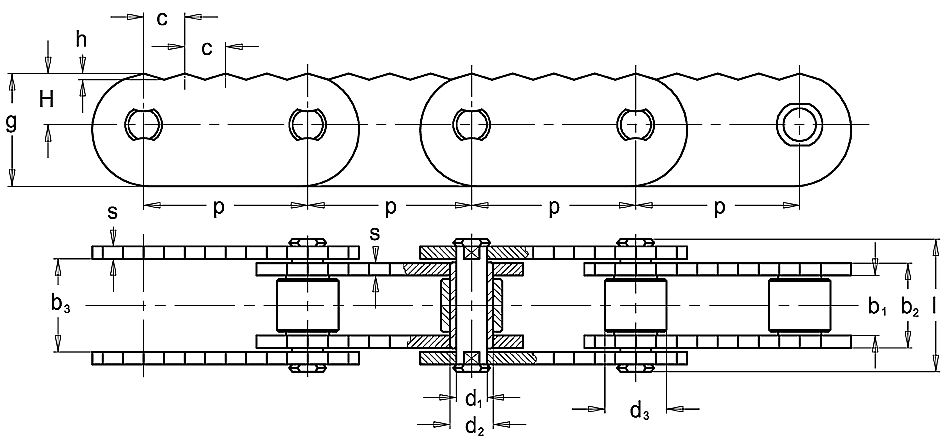

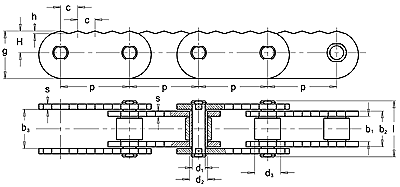

Zvětšit obrázek

ISO Nr. Obj. čís. p
mm
b1
mm
min.
b2
mm
max.
b3
mm
min.
d1
mm
max.
d2
mm
max.
d4
mm
max.
l
mm
g
mm
H
mm
h
mm
c
mm
s
mm
f
mm2
FB
kN
min.
M56 318 671 08 10 36 80 24 33 33,3 10 15 42 48 45 30 6 13,33 4 330 56
M80 318 671 08 12 46 80 28 39 39,4 12 18 25 55 45 30 6 13,33 5 468 80
Katalogový list
FB pevnost při přetržení
f plocha kloubu

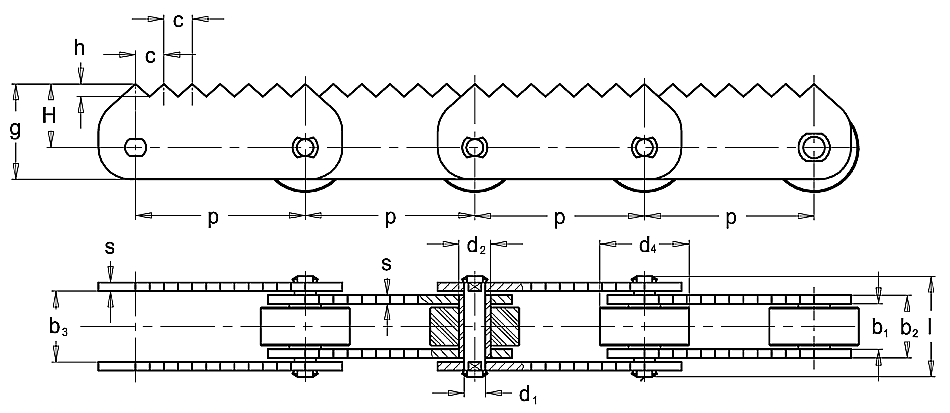

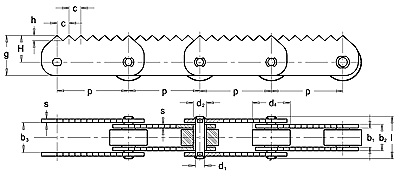

Zvětšit obrázek

ISO St. Obj. čís. p
mm
b1
mm
min.
b2
mm
max.
b3
mm
min.
d1
mm
max.
d2
mm
max.
d4
mm
max.
l
mm
g
mm
H
mm
h
mm
c
mm
s
mm
f
mm2
FB
kN
min.
M112 318 671 08 15 31 80 32 45 45,5 15 21 30 65 55 25 3 20 6 675 112
