  Zpět na: Home > Řetězy > E. Dopravní řetězy


E. 6. 2. Unášeče pro dopravní řetězy - dle tovární normy

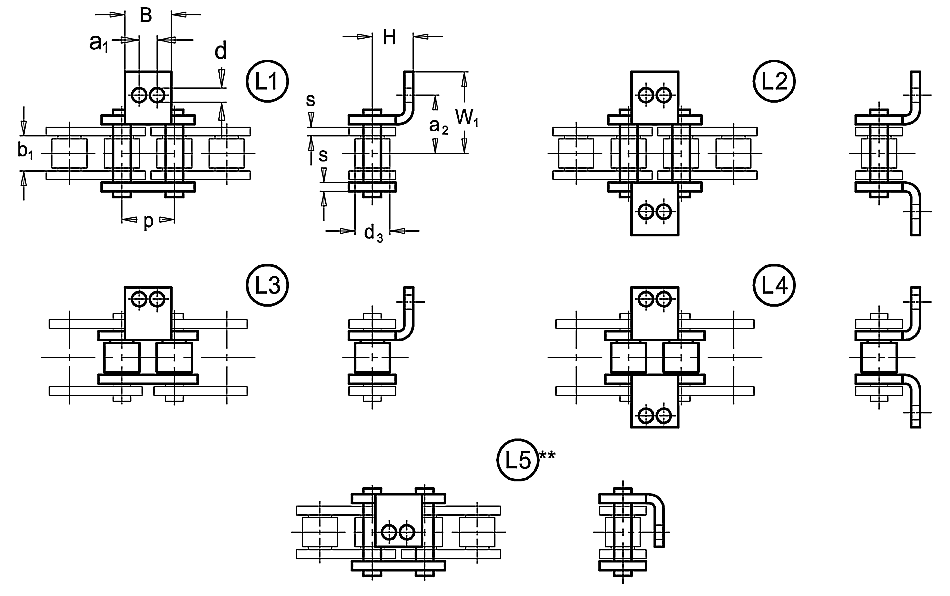

Ohnutý typ
Zvětšit obrázek

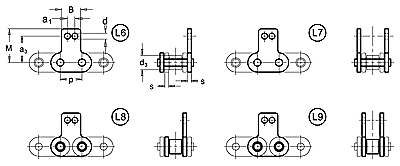

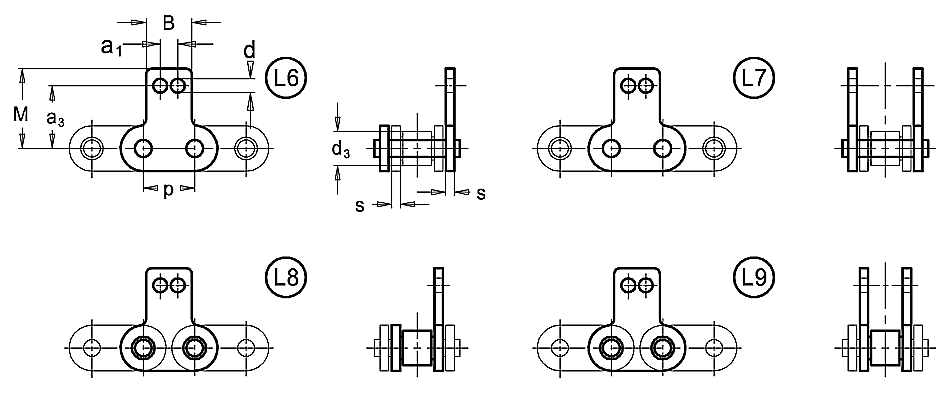

Přímý typ
Katalogový list
FB pevnost při přetržení
# volná míra
* čepy a pouzdra nejsou ploškovány
** otvor v unášeči se nachází mírně mimo osu řetězu

ISO Nr. p
 mm		 b1
 mm
min.		 d3
 mm
#		 FB
 kN
min.		 a1
 mm		 a2
 mm
#		 a3
 mm
#		 B
 mm		 M
 mm		 s
 mm		 d
 mm		 W1
 mm		 H
 mm
#
*M 56 100 24 21 56 32 43,0 36,0 56 75,0 4 9,5 68 17,5
M 80 100 28 25 80 60 48,5 69,5 110 106,5 5 11,0 69 50,0
M 160 125 37 36 160 60 62,0 64,5 90 115,0 7 11,0 88 40,0
