E. 6. 1. Unášeče pro dopravní řetězy - dle tovární normy

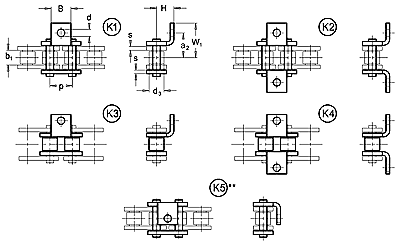

Ohnutý typ
Zvětšit obrázek

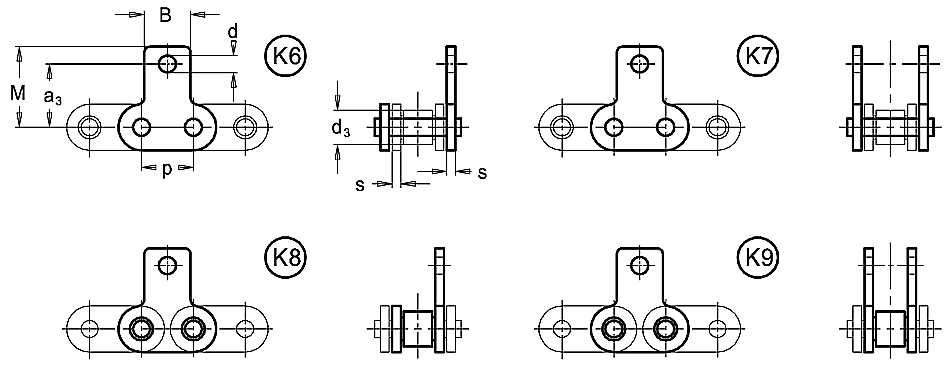

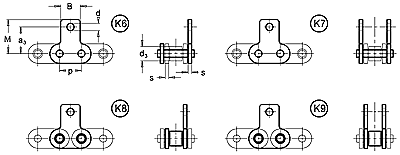

Přímý typ
Katalogový list
FB pevnost při přetržení
# volná míra
* čepy a pouzdra nejsou ploškovány
** otvor v unášeči se nachází mírně mimo osu řetězu

ISO Nr. p
mm
b1
mm
min.
d3
mm
#
FB
kN
min.
a2
mm
#
a3
mm
#
B
mm
M
mm
s
mm
d
mm
W1
mm
H
mm
*M 28 50 - 18 15 28 32,0 34,5 25 47,0 3,0 9 47 20
*M 40 - 100 20 18 40 35,0 36,5 30 55,5 3,5 9 54 21
M 56 63 100 24 21 56 44,0 42,5 35 65,0 4,0 11 67 22
M 80 - 100 28 25 80 48,0 45,0 40 64,5 5,0 11 68 25
M 112 - 100 32 30 112 55,0 50,0 45 80,0 6,0 14 84 30
M 160 - 100 37 36 160 47,5 46,0 50 73,0 7,0 14 68 36
