E. 2. 1. Dopravní řetězy - s nosnými deskami dle DIN 8165

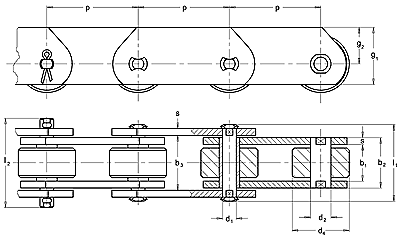

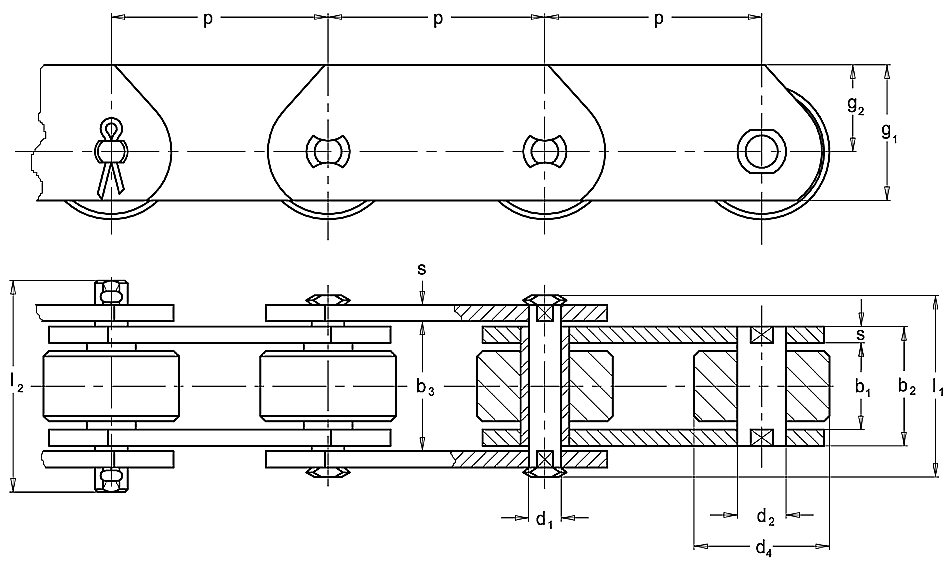

Zobrazeno: typ P - velká kladka
Katalogový list
FB pevnost při přetržení
f plocha kloubu
Zvětšit obrázek

ISO Nr. p
mm
b1
mm
min.
b2
mm
max.
b3
mm
min.
d1
mm
max.
d2
mm
d4
mm
P
g1
mm
g2
mm
s
mm
l1
mm
max.
l2
mm
max.
f
mm2
FB
kN
min.
FVT 40 40 50 63 80 100 125 160 - 18 24,5 25,0 10 15 32 35 22,0 3 37 44 245 40
FVT 63 50 63 80 100 125 160 200 - 22 30,5 31,0 12 18 40 40 25,0 4 46 55 366 63
FVT 90 50 63 80 100 125 160 200 250 25 35,5 36,0 14 20 48 45 27,5 5 53 62 497 90
FVT 112 80 100 125 160 200 250 315 - 30 42,5 43,0 16 22 55 50 30,0 6 63 72 680 112
FVT 140 80 100 125 160 200 250 315 400 35 47,5 48,0 18 26 60 60 37,5 6 68 80 855 140
FVT 180 - 100 125 160 200 250 315 400 45 61,5 62,5 20 30 70 70 45,0 8 86 100 1230 180
FVT 250 - - 125 160 200 250 315 400 55 72,0 73,0 26 36 80 80 50,0 8 98 114 1870 250
FVT 315 - - 125 160 200 250 315 400 65 86,0 87,0 30 42 90 90 55,0 10 117 133 2580 315
FVT 400 - - - 160 200 250 315 400 70 96,0 97,0 32 44 100 90 55,0 12 131 151 3070 400
