D. 3. 1. Pouzdrové řetězy - lehké provedení dle tovární normy

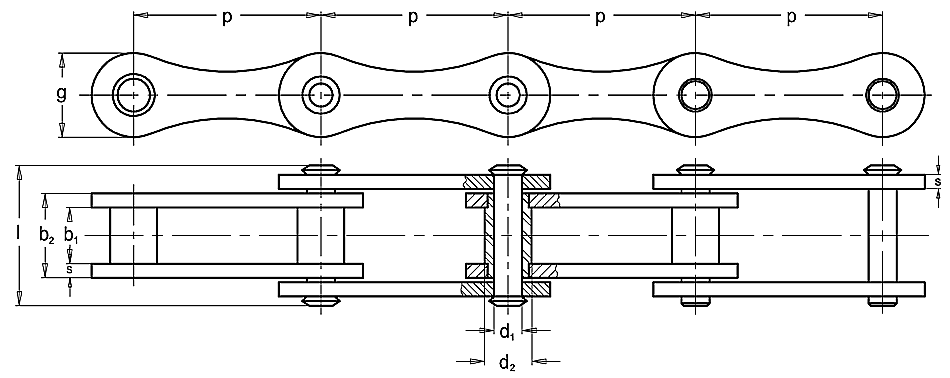

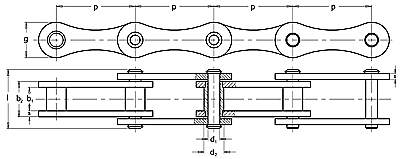

Katalogový list
f plocha kloubu
FB pevnost při přetržení
Q hmotnost řetězu
Zvětšit obrázek

Tov. oz. Obj. čís. p
 mm		 b1
 mm
min.		 b2
 mm
min.		 d1
 mm
max.		 d2
 mm
max.		 l
 mm		 g
 mm		 s
 mm		 f
 mm2		 FB
 kN
min.		 Q
 kg/m
TML 50 318 331 500 000 50 18,0 24,7 9,93 15 35 22 3 230 31 1,85
TML 70 318 331 700 000 70 30,0 43,0 16,91 23 64 35 6 700 42 5,94
TML 80 318 331 800 000 80 35,0 48,0 17,91 26 69 38 6 840 15 6,26
TML 130 318 331 999 000 130 39,4 64,2 22,00 32 98 70 2 x 6 1390 160 22,45

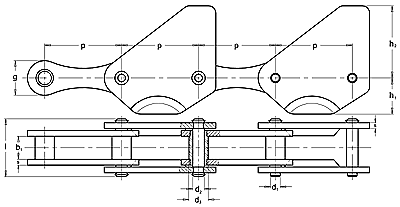

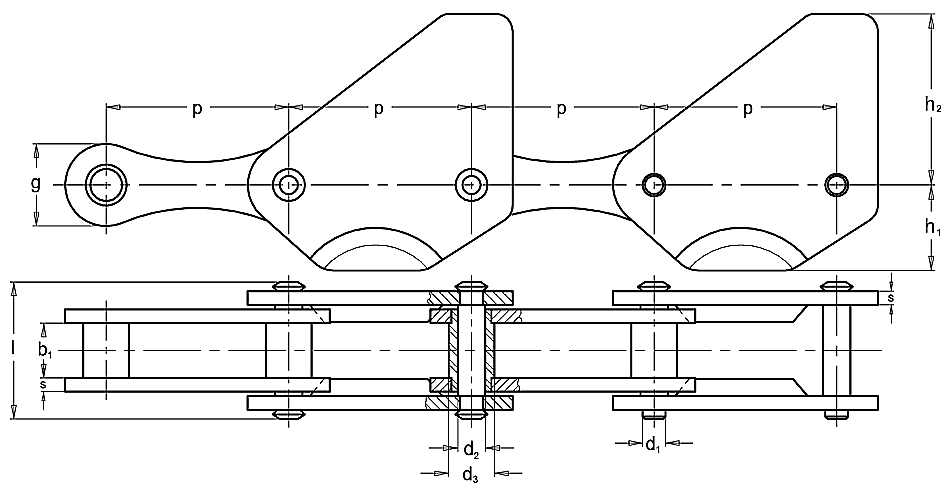

Katalogový list
f plocha kloubu
FB pevnost při přetržení
Q hmotnost řetězu
Zvětšit obrázek

Tov. oz. Obj. čís. p
 mm		 b1
 mm
min.		 d1
 mm
max.		 d2
 mm
max.		 d3
 mm
max.		 l
 mm		 g
 mm		 s
 mm		 h1
 mm
max.		 h2
 mm
max.		 f
 mm2		 FB
 kN
min.		 Q
 kg/m
TML 50A 318 361 212 000 50 12 7,94 9,93 15 30 22 3 28 54,5 170 25 2,74
