D. 2. 1. Pomaloběžné pouzdrové řetězy - dle DIN 8164 - ČSN 02 3329

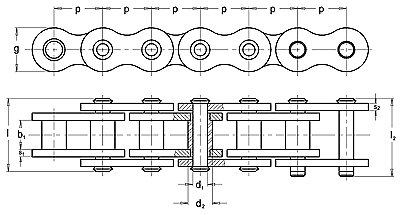

Katalogový list
f plocha kloubu
FB pevnost při přetržení
Q hmotnost řetězu

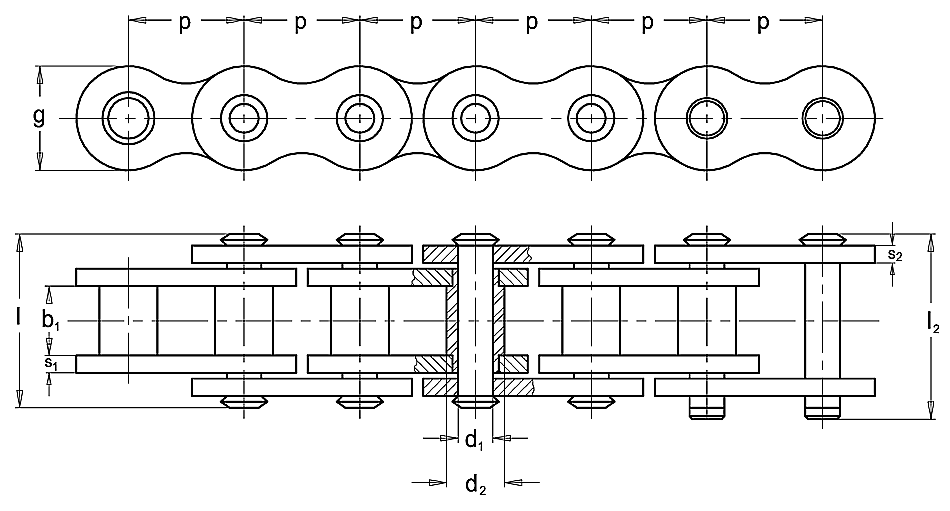

Zvětšit obrázek

Tov. oz. Obj. čís. p
 mm		 b1
 mm
min.		 d1
 mm
max.		 d2
 mm
h11		 l1
 mm		 l2
 mm		 g
 mm		 s1
 mm		 s2
 mm		 f
 mm2		 FB
 kN
min.		 Q
 kg/m
TM 20 318 321 200 000 20 16 7,95 12 34 38 20 3,0 2,5 170 25,0 2,14
TM 25 318 321 250 000 25 18 9,95 15 36 40 28 3,0 3,0 230 31,5 2,78
TM 30 318 321 300 000 30 20 10,95 17 44 48 29 4,0 3,5 300 40,0 4,00
TM 35 318 321 350 000 35 22 11,95 18 47 51 32 4,0 3,5 350 50,0 4,30
TM 40 318 321 400 000 40 25 13,91 20 55 59 36 4,5 4,0 480 63,0 5,52
TM 45 318 321 450 000 45 30 16,91 23 64 68 38 6,0 4,5 700 80,0 6,90
TM 50 318 321 500 000 50 35 17,91 26 68 72 40 6,0 4,5 840 100,0 7,50
