C. 9. 1. Válečkové řetězy - nestandardní s unášeči dle tovární normy

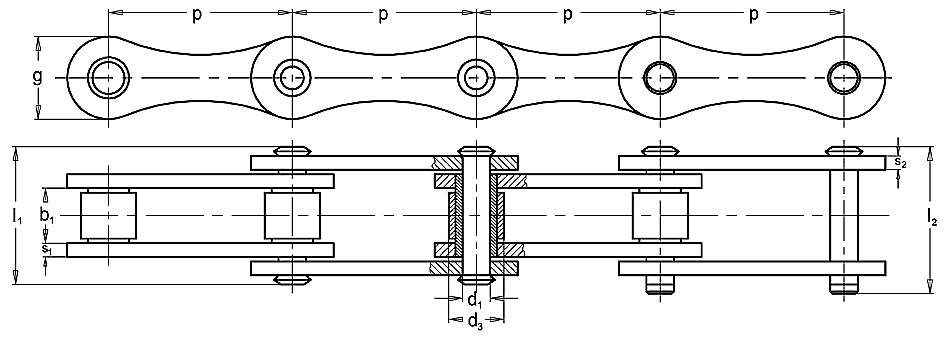

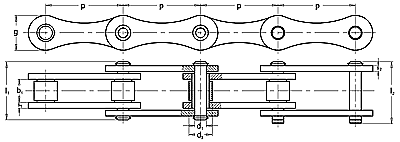

Katalogový list
FB pevnost při přetržení
Q hmotnost řetězu
Zvětšit obrázek

Tov. oz. Obj. čís. p
mm		 b1
mm
min.		 d1
mm
h9		 d3
mm
h10		 l1
mm		 l2
mm		 g
mm		 s1
mm		 s2
mm		 FB
kN
min.		 Q
kg/m
V9 318 161 090 000 38,1 21 9 16,0 38 43 21 3 3 40 1,9
T-38,1 L 318 651 038 101 38,1 21 9 25,4 38 43 21 3 3 40 3,3

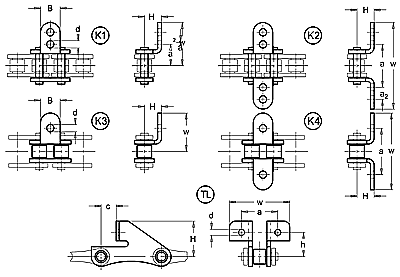

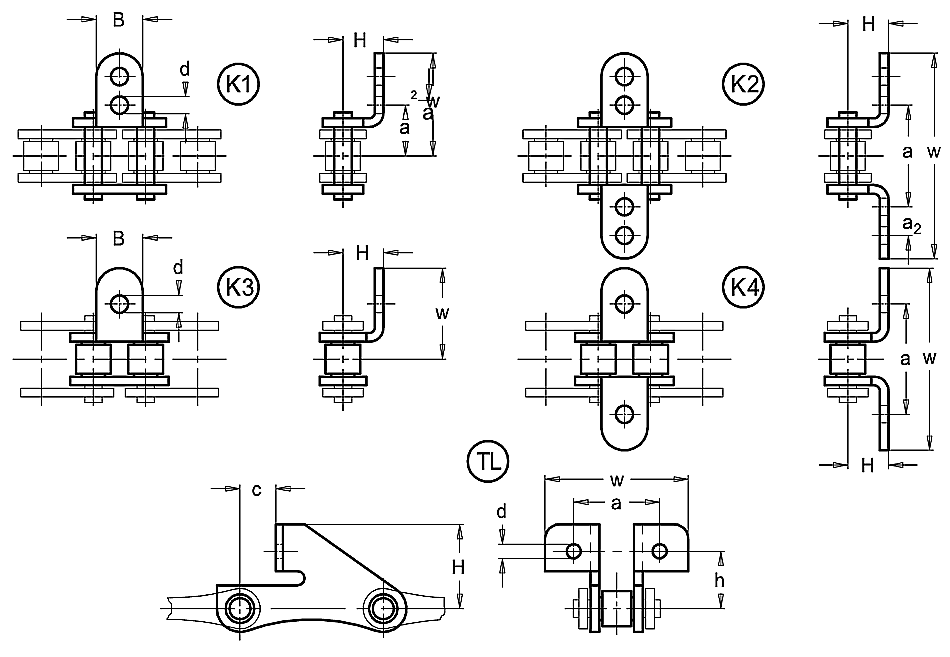

Katalogový list
FB pevnost při přetržení
Q hmotnost řetězu
Zvětšit obrázek

Typ d
mm		 B
mm		 H
mm		 h
mm		 a
mm		 a2
mm		 w
mm		 c
mm
K1 8,4 25 18 - 30 20 62 -
K2 8,4 25 18 - 60 20 124 -
K3 6,5 17 15 - 26 - 35 -
K4 6,5 17 15 - 52 - 70 -
TL 6,5 - 34 25,2 51 - 70 8,1
