  Zpět na: Home > Řetězy > C. Válečkové řetězy - spojovací články ; unášecí desky ; nestandardní válečkové řetězy


C. 4. 2. Válečkové řetězy akumulační - dle tovární normy

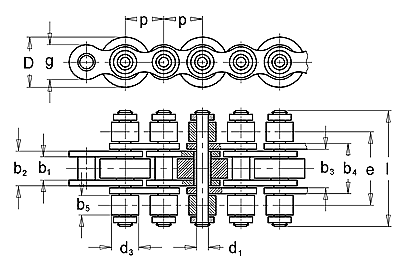

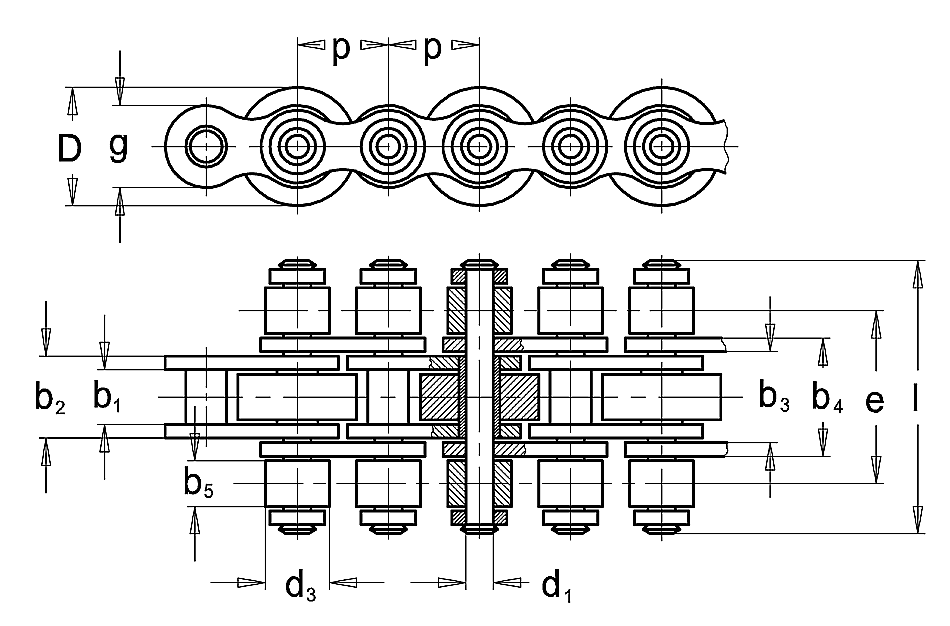

Typ A
Zvětšit obrázek

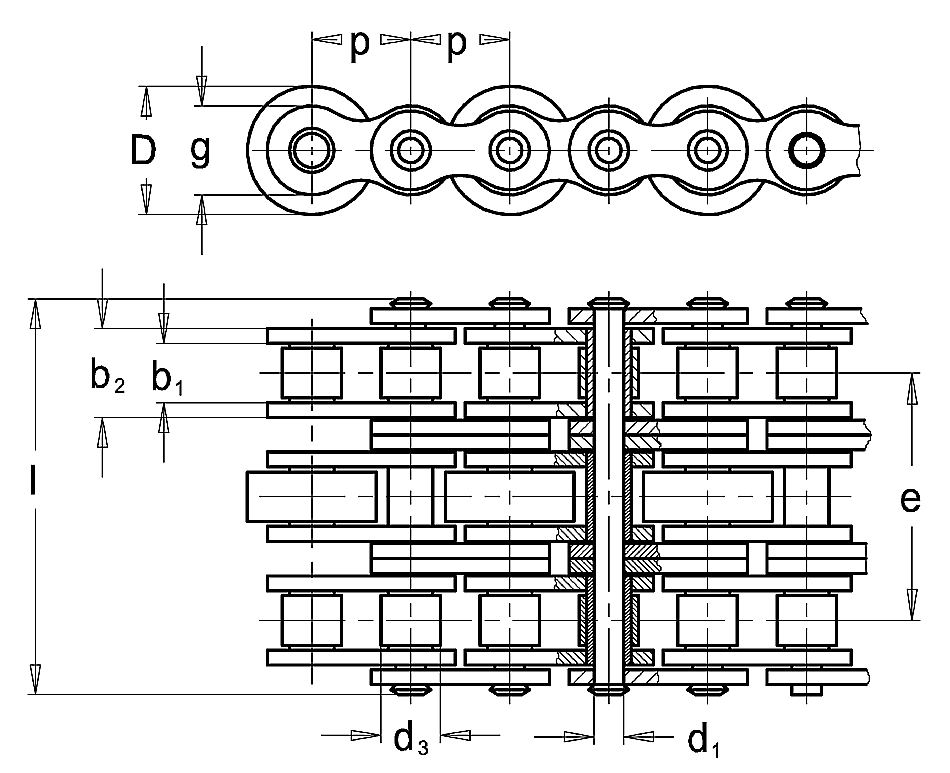

Typ B
Katalogový list
FB pevnost při přetržení
* rozměr možno upravit
** otvor v unášeči se nachází mírně mimo osu řetězu
Zvětšit obrázek

Tov. oz. Obj. čís. Typ p
mm		 b1
mm
min.		 b2
mm
max.		 b3
mm
min.		 b4
mm
max.		 b5
mm
 d1
mm
h9		 d3
mm
h10		 l
mm
max.		 e
mm		 d
mm		 FB
kN
min.		 Q
kg/m
16B-AARC 318 151 601 000 A 25,4 17,02 25,4 25,81 32 12,5 8,28 15,88 65,0 44,90 38,5 60 6,5
16B-BARC 318 151 602 000 B 25,4 17,02 25,4 - - - 8,28 15,88 99,9 63,76 38,5 165 9,3
24B-BARC 318 163 300 000 B 38,1 25,40 37,9 - - - 14,63 25,40 150,0 96,72 48,0 425 23,5
216B-AARC 318 151 603 000 A 50,8 17,02 25,4 25,81 32 12,5 8,28 15,88 65,0 44,90 38,5 60 6,8
