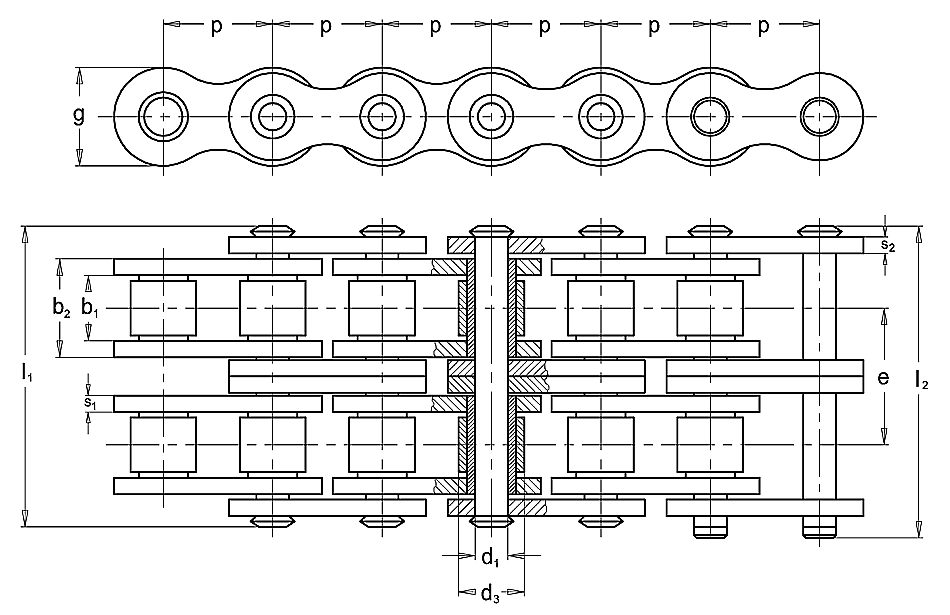

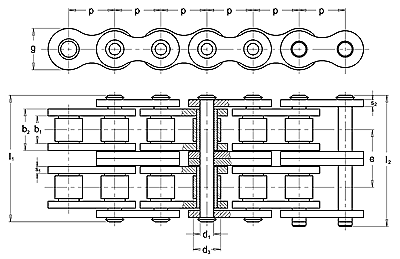

ISO Nr. |
ANSI |
Obj. čís. |
p
mm |
b1
mm
min. |
b2
mm
max. |
d1
mm
h9 |
d3
mm
h10 |
l1
mm |
l2
mm |
g
mm |
s1
mm |
s2
mm |
e
mm |
f
mm2 |
FB
kN
min. |
Q
kg/m |
16A - 2H |
80H - 2 |
318 152 004 000 |
25,40 |
15,75 |
24,40 |
7,92 |
15,85 |
67,5 |
70,0 |
23,6 |
4,0 |
3,5 |
32,30 |
385 |
113,4 |
6,50 |
20A - 2H |
100H - 2 |
318 162 060 000 |
31,75 |
18,90 |
29,40 |
9,53 |
19,05 |
84,4 |
89,2 |
29,4 |
5,0 |
5,0 |
39,76 |
563 |
177,0 |
10,20 |
24A - 2H |
120H - 2 |
318 162 160 000 |
38,10 |
25,22 |
37,30 |
11,10 |
22,23 |
104,3 |
108,9 |
35,0 |
6,0 |
6,0 |
49,44 |
821 |
254,0 |
15,12 |
28A - 2H |
140H - 2 |
318 162 220 000 |
44,45 |
25,22 |
39,00 |
12,70 |
25,40 |
110,8 |
116,2 |
41,0 |
6,5 |
6,5 |
52,87 |
1006 |
344,8 |
18,24 |
32A - 2H |
160H - 2 |
318 162 260 000 |
50,80 |
31,55 |
46,00 |
14,27 |
28,58 |
128,0 |
132,2 |
47,0 |
7,0 |
7,0 |
60,55 |
1325 |
453,6 |
25,19 |
40A - 2H |
200H - 2 |
318 162 532 000 |
63,50 |
37,85 |
57,70 |
19,84 |
39,68 |
163,0 |
169,0 |
59,0 |
9,5 |
9,5 |
77,55 |
2300 |
707,6 |
36,33 |
|
